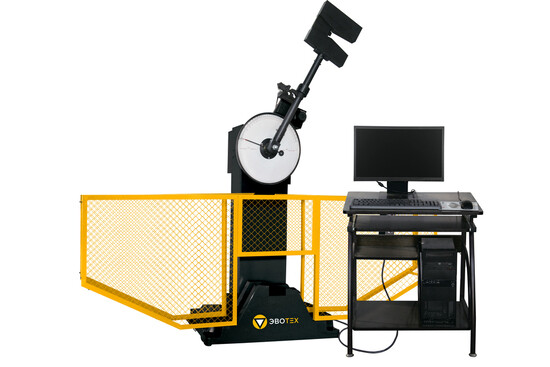

Маятниковый копер

ЭВО-К500А

Маятниковые копры выпускаются в различных модификациях, отличающихся максимальным запасом потенциальной энергии копра, механизмом управления взведением маятника, видом отсчетного устройства, габаритными размерами и массой.

Купить

550 кг Вес

Доставка по всей
территории РФ

Гарантия качества
продукции

Описание

Принцип работы

Особенности

Технические характеристики

Комплектация

ЭВО-К500А – маятниковые копры с компьютерным управлением предназначен для проведения механических испытаний образцов, выполненных из различных материалов: металлов, сплавов и др., на двухопорный ударный изгиб (метод Шарпи) 500 Дж. Внесен в Госреестр СИ РФ № 93512-24.

Модель	ЭВО-К500А
Номинальное значение потенциальной энергии маятника, Дж	500	250
Диапазон измерений энергии, Дж	50-400	25-200
Допускаемое отклонения запаса потенциальной энергии маятника от номинального значения, %;	±0,5
Крутящий момент маятника, Н·м	267,95	133,97
Угол подъема маятника, …°	150
Пределы допускаемой абсолютной погрешности измерений энергии, Дж	±5	±2,5
Потеря энергии при свободном качании маятника за половину колебания, %, не более	0,5
Расстояние от оси маятникового вала до точки воздействия, мм.	750
Расстояние от оси качания ударного маятника до центра удара в зависимости от расстояния от оси качания до середины образца, м, не более	0,995L±0,005L, Где L –расстояние от оси качания до образца
Скорость движения маятника в момент удара, м/с, не менее	5,4±0,5
Расстояние между опорами, мм	40
Радиус торцевой поверхности опор установки образца, мм	1,2±0,2
Радиус ударной кромки ножа, мм	2,2±0,2 (8±0,2 по специальному заказу)
Угол опорной поверхности держателя испытуемых образцов, …°	11±1
Угол ударной кромки ножа маятника, …°	30±1
Толщина лезвия, мм	16
Разность между расстоянием от оси качания маятника до отметки на середине бойка и от оси качания маятника до середины образца (метод Шарпи), мм, не более	±1,0
Отклонение от касания ножа маятника по линии в вертикальной плоскости с поверхностью контрольного образца (метод Шарпи), мм не более	±0,1
Отклонение от симметричности установочной шкалы опор относительно оси ножа маятника (метод Шарпи), мм, не более	±0,5
Отклонение от параллельности боковых поверхностей маятника относительно плоскости его качания на длине 1000 мм (метод Шарпи), мм, не более	±1,0
Отклонение от перпендикулярности боковых поверхностей маятника относительно вертикальной и горизонтальной поверхности опоры наковальни на длине 100 мм (метод Шарпи), мм, не более	±0,3
Осевой люфт оси качания маятника, мм, натяг не допускается	±0,2
Отклонение от расстояния в свету между упорами наковальни, мм, не более	0,5
Максимальные размеры испытываемого образца, мм	10 х 10 х 55, (толщина 7.5 и 5 по специальному заказу)
Габаритные размеры (длина×ширина×высота), мм, не более	250x650x1500
Масса, кг, не более	550
Параметры электрического питания: - напряжение переменного тока, В; - частота переменного тока, Гц; - Потребляемая мощность, Вт	Трехфазная сеть, 380 В 50 Гц 700 Вт
