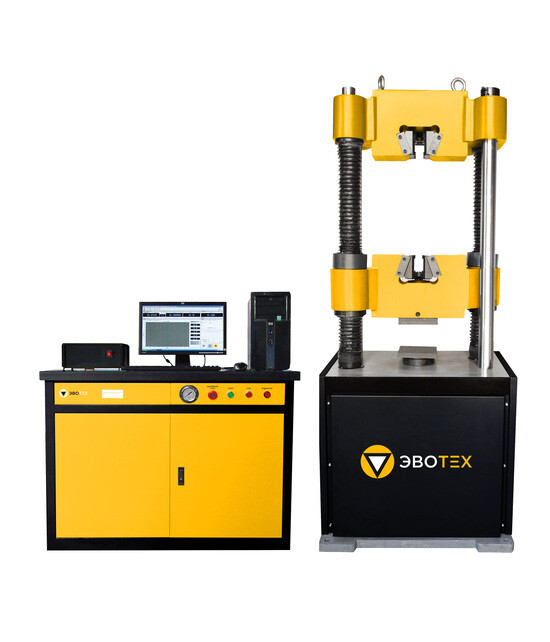

ЭВО-2000А-6
Гидравлическая универсальная испытательная машина

ЭВО-2000А-6

Относится к категории современного испытательного оборудования, разработанного для проведения механических испытаний в режимах растяжения, сжатия и изгиба образцов и изделий, изготовленных из металлов и сплавов. Внесен в Госреестр СИ РФ № 94748-25.

Купить
7500 кг Вес
Доставка по всей
территории РФ
Гарантия качества
продукции
Описание
Принцип работы
Особенности
Технические характеристики
Комплектация

Оборудование находит применение в таких отраслях, как машиностроение, аэрокосмическая промышленность, металлургия и производство полимерных материалов.

Модели ЭВО-2000 отличаются способами управления:

ЭВО-2000Р-6 – ручное управление клапанами с последующим отображением результатов на мониторе ПК
ЭВО-2000А-6 – автоматическое управление клапанами с помощью пульта и ПК
ЭВО-ТОП-2000А-6 – исполнение с классом точности 0,5

Гидравлические испытательные машины серии ЭВО функционируют за счет энергии, генерируемой сервоприводом насоса. Эта энергия передаётся посредством поршней и масла в усилие нагрузки, которое прикладывается к испытываемому образцу через гидроцилиндр.

Механические испытания образцов на машине осуществляются путём деформации образца до разрушения при контролируемом перемещении поршня гидроцилиндра.

На основании закреплены колоны, при помощи которых производится поступательное движение вверх или вниз подвижной траверсы для предварительной фиксации зоны испытаний. Измерение нагрузки осуществляется посредством тензодатчика.

Перемещение измеряется осуществляется с помощью датчиков внутри системы. Полученная результаты выводятся на экран монитора ПК после подключения к нему испытательной машины через кабель.

Разрывные универсальные машины необходимы для проведений испытаний на растяжение, сжатие и изгиб.

Испытание на растяжение позволяет определить такие характеристики материала, как:

  • Предел прочности при растяжении
  • Модуль упругости при растяжении
  • Пластичность (относительное удлинение)
  • Предел текучести

Гидравлическая универсальная испытательная машина ЭВО-2000А-6

Испытание на сжатие позволяет определить такие характеристики, как:

  • Предел прочности при сжатии

Гидравлическая универсальная испытательная машина ЭВО-2000А-6

Испытание на изгиб позволяет определить такие характеристики, как:

  • Прочность на изгиб
  • Модуль упругости при изгибе
Максимальная нагрузка, кН2000
Класс точности1
Диапазон измерений силы (нагрузки), кН 40-2000
Цена единицы наименьшего разряда силоизмерителя, кН ±1
Пределы допускаемой относительной погрешности измерений силы (нагрузки), %0,001
Диапазон измерений перемещений штока гидроцилиндра, мм0-250
Пределы допускаемой абсолютной погрешности измерений перемещения штока гидроцилиндра в диапазоне от 0 до 5 мм включ., мм±0,015
Пределы допускаемой относительной погрешности измерений перемещения штока гидроцилиндра в диапазоне св. 5мм до верхнего предела перемещения, %±0,3
Цена деления датчика перемещения, мм 0,01
Диапазон измерений перемещения подвижной траверсы, мм, не менееОт 0 до 1100
От 0 до 1600*
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне от 0 до 10 мм включ., мм   ±0,05
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазоне св. 10 мм до верхнего предела перемещения, %±0,5
УправлениеАвтоматическое в ПО на ПК
Скорость нагружения, кН/с0,005–20
Диапазон скорости перемещения штока гидроцилиндра, мм/мин0,01-50
Пределы допускаемой относительной погрешности измерений скорости перемещения штока гидроцилиндра, %±1
Пределы допускаемой относительной погрешности поддержания скорости нагружения, %   ±1
Габаритные размеры силозадающего модуля, мм, не более1200х1150х3300
Габаритные размеры шкафа управления, мм, не более1400х750х900
Масса, не более7500
Электропитание380, 50
Максимальная потребляемая мощность, не более 3,0

Машина испытательная универсальная гидравлическая в составе:

  • силозадающий модуль
  • гидравлическая станция с серво-управлением
  • приспособления для испытаний:
  • базовый комплект: клиновидные захваты и плиты сжатия
  • анкерные болты: M16x300 мм
  • комплект принадлежностей
  • персональный компьютер с программным обеспечением
  • принтер
  • руководство по эксплуатации

Дополнительная комплектация

  • камера нагрева
  • электронный экстензометр
  • защитное ограждение
  • различные приспособления для испытаний
