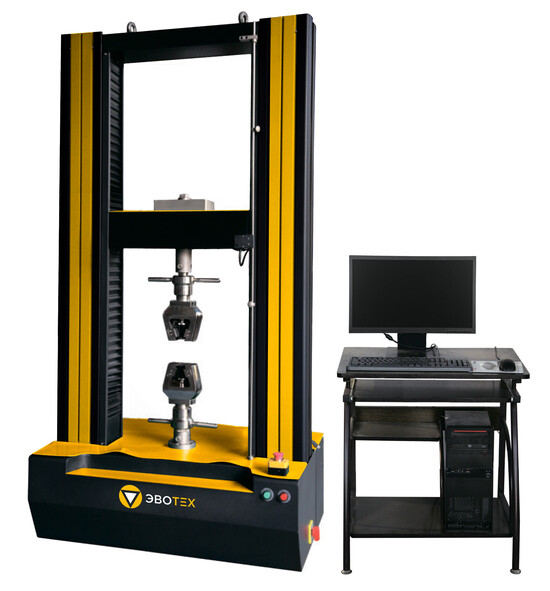

ЭВО-М100
Электромеханическая испытательная машина

ЭВО-М100

Универсальные машины выпускаются в различных вариациях, отличающихся следующими параметрами: максимальное измеряемое усилие, габаритные размеры, размеры рабочей зоны и масса.

Купить
1000 кг Вес
Доставка по всей
территории РФ
Гарантия качества
продукции
Описание
Принцип работы
Особенности
Технические характеристики
Комплектация

Электромеханическая двухколонная универсальная испытательная машина ЭВО-М100 / ЭВО-М100-В (увеличенная вертикальная рабочая зона) / ЭВО-М100-Ш (увеличенная горизонтальная рабочая зона) / ЭВО-М100-ВШ (увеличенная вертикальная и горизонтальная рабочая зона) представляет собой оборудование нового поколения, предназначенное для проведения широкого спектра механических испытаний образцов и изделий из различных материалов. К таким материалам относятся металлы, сплавы на их основе, композиты и другие.

Машина обеспечивает проведение механических испытаний в режимах растяжения, сжатия и изгиба. Это делает её универсальным инструментом, используемым в различных отраслях промышленности, включая машиностроение, аэрокосмическую и металлургическую промышленности.
Внесен в Госреестр СИ РФ № 94535-25

Машина работает по принципу преобразования кинетической энергии, вырабатываемой электроприводом, в усилие нагрузки, которое прикладывается к испытываемому образцу. Механические испытания проводятся путём деформации образца до стадии его разрушения при контролируемом перемещении активной траверсы.

Конструкция устройства включает в себя винтовые колонны, закреплённые на основании, которые обеспечивают поступательное движение подвижной траверсы вверх или вниз. Величина нагрузки измеряется тензодатчиком.

Перемещение активного захвата измеряется энкодером в системе вращения винтовой пары, связанной с подвижной траверсой, путём преобразования электрического сигнала в расстояние.

Разрывные универсальные машины необходимы для проведений испытаний на растяжение, сжатие и изгиб.

Испытание на растяжение позволяет определить такие характеристики материала, как:

  • Предел прочности при растяжении
  • Модуль упругости при растяжении
  • Пластичность (относительное удлинение)
  • Предел текучести

Испытание на сжатие позволяет определить такие характеристики, как:

  • Предел прочности при сжатии

Испытание на изгиб позволяет определить такие характеристики, как:

  • Прочность на изгиб
  • Модуль упругости при изгибе
Максимальная нагрузка100
Класс точности0,5
Диапазон измерения силы (нагрузки) основного датчика0,4-100
Верхний предел диапазона измерений силы (нагрузки) дополнительных датчиков, кН0,1; 0,2; 0,5; 1; 2; 5; 10; 20; 30; 50
Нижний предел диапазона измерений силы (нагрузки), % от верхнего предела дополнительных датчиков0,4
Предел допускаемой относительной погрешности измерения нагрузки±0,5
Цена единицы наименьшего разряда силоизмерителя0,001
Расстояние между колоннами600
Высота рабочей зоны на сжатие690
Высота рабочей зоны на растяжение690
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 0 до 1 мм включительно10 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 1 до 5 мм включительно 25 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 5 до 10 мм включительно50 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне свыше 10 мм до верхнего предела перемещения±0.5%
Разрешение датчика перемещения0,001 мм
Диапазон регулировки скорости нарастания усилия0.005~5 % от испытательного усилия за секунду
Диапазон регулирования скорости перемещения0,005-500 мм / мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне от нижнего предела задания скорости до 0.5 мм\мин включительно±0,005 мм\мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне свыше 0.5 мм\мин до 500 мм\мин, % от заданного значения±0,2 %
Диапазон рабочих температур в помещенииОт +15 до +35 °С
Средний срок службы, лет, не менее15 лет
Габаритные размеры, подключение и потребляемая мощность
Габаритные размеры (В*Ш*Д), не более1070 × 790 × 2240 мм
Масса, не более1000 кг
Электропитание380 В; 50 Гц
Максимальная потребляемая мощность, не более2 кВт
  • Машина испытательная универсальная электромеханическая
  • Рама серии ЭВО-М
  • Шарико-винтовая пара
  • Система регулирования и контроля скорости электропривода
  • Ремень синхронизатора
  • Датчик нагрузки 100 кН
  • Электронный экстензометр (опционально в соответствии с требованиями заказчика)
  • Цифровая система измерения и контроля с обратной связью
  • Система измерения нагрузки
  • Система измерения смещения
  • Система измерения деформации
  • Программное обеспечение на русском языке
  • Блок ручного управления
  • Персональный компьютер
  • Принтер
  • Захваты (могут быть поставлены в соответствии с выбранной моделью и/или требованиями заказчика)
  • Комплект сопроводительной документации
  • Носитель информации переносной с ПО
