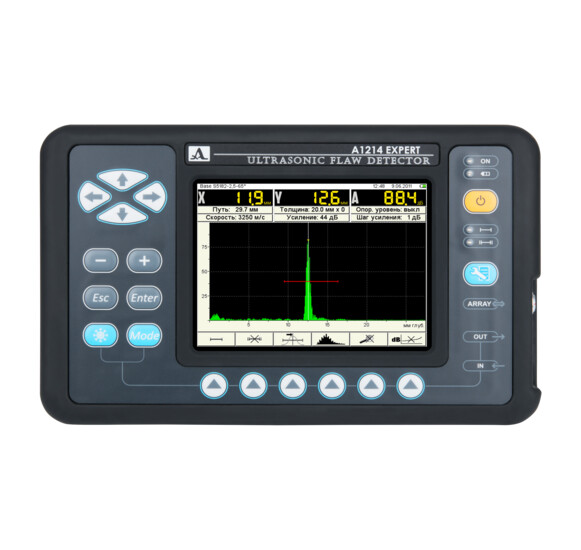

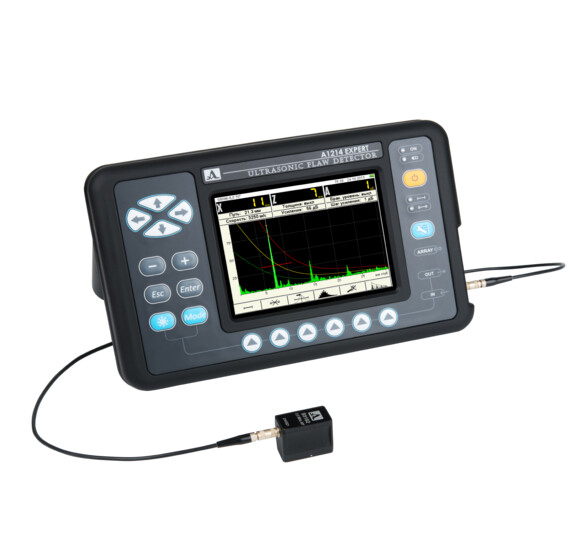

Ультразвуковой дефектоскоп

"А1214 EXPERT"

Полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.

Купить
1,8 кг Вес
Доставка по всей
территории РФ
Гарантия качества
продукции
Описание
Особенности
Технические характеристики
Комплектация

Ультразвуковой дефектоскоп А1214 EXPERT предназначен для поиска и определения координат различных нарушений сплошности и однородности материала в изделиях из металлов и пластмасс. Удобен для работы как в лабораторных условиях, так и на объекте под воздействием агрессивной окружающей среды. Превосходные технические параметры, большой дисплей и 'классическая' компоновка.

Назначение

  • контроль сварных швов
  • поиск мест коррозии, трещин, внутренних расслоений и других дефектов
  • определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
  • измерение толщины изделия
  • Большой высококонтрастный цветной дисплей (640х480 точек) позволяет долго работать с прибором, не напрягая зрение.
  • Самый удобный интерфейс работы с использованием клавиш "быстрого доступа"
  • Диапазон рабочих температур: от -30°С до +50° С
  • Максимальное время непрерывной работы - 18 часов
  • Вес дефектоскопа с аккумулятором - 1,8 кг
  • Быстросъемный аккумулятор
  • Полностью цифровой тракт
  • Интуитивный интерфейс настройки и работы с прибором
  • Антискользящее прорезиненное покрытие электронного блока
  • Большая библиотека настроек (100 конфигураций)
  • Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры (опционально)
  • Энергонезависимая память на 2 000 изображений экрана (развертки типа А с соответствующими параметрами)
  • Традиционная развертка типа А с возможностью отображения сигналов как в детектированном виде, так и в недетектированном виде (радиосигнал)
  • Запоминание на экране огибающей максимумов сигнала
  • Автоматическое определение уровня сигнала и координат дефекта при работе с АСД (два временных строба)
  • Возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора
  • Программируемая форма зондирующего импульса
  • Регулируемая частота посылки зондирующих импульсов (до 1000 Гц)
  • Построение функции ВРЧ по свободному закону (32-х точечная интерполяция)
  • Встроенные АРД-диаграммы для совмещенных преобразователей с автоматическим расчетом эквивалентной площади дефектов
  • Возможность использования DAC-кривых
  • Дополнительные режимы: "стоп - кадр", "электронная временная лупа"
  • Связь с компьютером по высокоскоростному USB-порту
  • Совместимость с широким спектром преобразователей различных производителей
Диапазон устанавливаемых номинальных частот ультразвукаот 0,5 до 15,0 МГц
Отклонение рабочих частот от номинальных± 10%
Диапазон настройки на скорость ультразвука в материалеот 500 до 14 999 м/с
Диапазон перестройки усиления приёмникаот 0 до 100 дБ
Отклонение установки усиления± 1,0 дБ
Диапазон измерений глубины залегания дефекта (по стали) с прямыми преобразователями:
S3568 2.5A0D10CLот 7 до 6 000 мм
D1771 4.0A0D12CLот 2 до 3 000 мм
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта H с прямыми преобразователями±(0,02H+1,00) мм
Диапазон измерений глубины залегания дефекта (по стали) с наклонными преобразователями:
S5182 2.5A65D12CSот 2 до 1 300 мм
S5096 5.0A70D6CSот 2 до 500 мм
Пределы допускаемой абсолютной погрешности измерений координат дефекта (по стали) с наклонными преобразователями:
глубины H±(0,03H+1,00) мм
дальности по поверхности L±(0,03L+1,00) мм
Диапазон измерений временных интервалов на частоте 2,5 МГцот 0 до 1 900 мкс
Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм±(0,1+0,0001Тизм) мкс
Источник питанияаккумулятор
Номинальное значение напряжения питания11,1 В
Время непрерывной работы от аккумулятора при нормальных климатических условиях, не менее:18 ч
Диапазон рабочих температурот -30 до +55 ºC
Тип дисплеяцветной TFT
Разрешение дисплея640 × 480
Габаритные размеры электронного блока:260 × 166 × 80 мм
Масса с аккумулятором:1,8 кг
  • А1214 EXPERT - электронный блок ультразвукового дефектоскопа со съёмным аккумулятором
  • Кабель "АКС" LEMO-LEMO двойной 1,2 м
  • Кабель "АКС" LEMO-LEMO одинарный 1,2 м
  • Преобразователь D1771 4.0A0D12CL
  • Преобразователь S3568 2.5A0D10CL
  • Преобразователь S5182 2.5A65D12CS
  • Преобразователь S5096 5.0A70D6CS
  • Сетевой адаптер с кабелем 220 В - 15 В
  • Кабель USB A - Micro B
  • Носитель с документацией и ПО
  • Калибровочный образец V2/25
  • Чехол E14
  • Гель "АКС-гель" -35°C...+100°C, 0,1 кг
  • Сумка Е14
