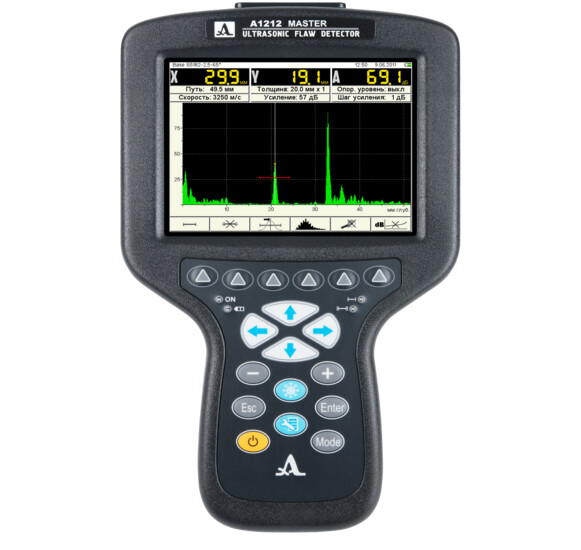

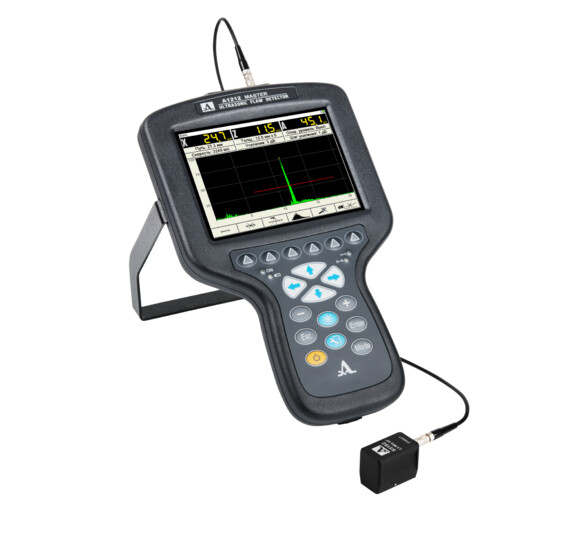

"А1212 MASTER"
Ультразвуковой дефектоскоп

"А1212 MASTER"

Ультразвуковой дефектоскоп А1212 MASTER предназначен для поиска, определения и оценки параметров дефекта (нарушение сплошности и однородности материала) в объектах контроля из металлов и пластмасс.

Купить
0,8 кг Вес
Доставка по всей
территории РФ
Гарантия качества
продукции
Описание
Особенности
Технические характеристики
Комплектация

Ультразвуковой дефектоскоп А1212 MASTER - полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.

Назначение

  • Контроль сварных швов
  • Поиск мест коррозии, трещин, внутренних расслоений и других дефектов
  • Определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
  • Измерение толщины изделия
  • Все возможности современного дефектоскопа в компактном корпусе
  • Оптимален для работы в труднодоступных местах объекта
  • Небольшой вес и габариты прибора позволяют работать в сложных и стесненных условиях, а также делают его удобным при поездках и командировках
  • Вес прибора - 800 грамм вместе с аккумулятором
  • Максимальное время непрерывной работы – 8 часов
  • Эргономичный корпус из ударопрочного пластика - прибор удобно держать одной рукой
  • Большой высококонтрастный цветной TFT дисплей с высоким разрешением (640 x 480 точек) позволяет работать с прибором продолжительное время, не напрягая зрение
  • Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры (опционально)
  • Возможность крепления электронного блока дефектоскопа в специализированном планшете позволяет освободить обе руки и делает прибор удобным инструментом для работы в труднодоступных местах и на высоте
  • Специализированный чехол с солнцезащитной блендой защищает электронный блок дефектоскопа от грязи, воды и пыли, а также от внешнего освещения и солнечных лучей
  • Энергонезависимая память на 2 000 изображений экрана (развертки типа А с соответствующими параметрами)
  • Традиционная развертка типа А с возможностью отображения сигналов как в детектированном виде, так и в недетектированном виде (радиосигнал)
  • Запоминание на экране огибающей максимумов сигнала
  • Автоматическое определение уровня сигнала и координат дефекта при работе с АСД (два временных строба)
  • Возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора
  • Программируемая форма зондирующего импульса
  • Регулируемая частота посылки зондирующих импульсов (до 1000 Гц)
  • Построение функции ВРЧ по свободному закону (32-х точечная интерполяция)
  • Встроенные АРД-диаграммы для совмещенных преобразователей с автоматическим расчетом эквивалентной площади дефектов
  • Возможность использования DAC-кривых
  • Дополнительные режимы: "стоп - кадр", "электронная временная лупа"
  • Связь с компьютером по высокоскоростному USB-порту
  • Совместимость с широким спектром преобразователей различных производителей
Диапазон номинальных частот ультразвука0,5 – 15 МГц
Отклонение рабочих частот от номинальных± 10%
Диапазон настройки скорости ультразвука500 – 14 999 м/с
Диапазон настройки усиления приёмника0 – 100 дБ
Отклонение установки усиления± 1,0 дБ
Шаг усиления1, 6, 10
Амплитуда зондирующего импульса20 В, 100 В, 200 В
Период импульса, определяющий форму зондирующего сигналаот 0,5 до 5,0 с шагом 0,5
Диапазон измерений временных интервалов на частоте 2,5 МГц0 – 1 900 мкс
Пределы допускаемой абсолютной погрешности измерений временных интервалов± (0,1+0,0001·Тизм) мкс,
где Тизм — измеренное значение временного интервала
Способы амплитудной коррекцииВРЧ — временная регулировка чувствительности,
АРД — диаграмма амплитуда-расстояние-коррекция,
DAC — кривая дистанция-амплитуда-коррекция
Количество стробов2 строба со световыми и звуковыми индикаторами срабатывания АСД
Режимы измеренияручной и автоматический
Внутренняя память2 000 изображений экрана (А-Сканы с параметрами контроля), запись коротких комментариев к изображениям при включенной Bluetooth-гарнитуре (до 20 сек)
Библиотека конфигураций4 базовые конфигурации для ПЭП,
создание до 100 пользовательских конфигураций
Системные настройкиустановка даты и времени, звукового оповещения, таймера автоотключения, просмотр свободного объёма памяти и её полная очистка
Источник питанияаккумулятор
Номинальное напряжение питания11,1 В
Время непрерывной работы от аккумуляторане менее 9 часов
Время зарядки аккумуляторадо 3 часов, в зависимости от степени разряда
Средняя наработка на отказ18 000 часов
Средний срок эксплуатациине менее 5 лет
Условия эксплуатации:
– диапазон рабочих температурот -30 до +55 °С
– относительная влажность воздуха до 95 % при макс. температуре +35 °С
Тип дисплеяцветной TFT с регулировкой яркости
Разрешение дисплея640×480 пикселей
Частота кадров дисплея25 Гц, 50 Гц, 250 Гц, 500 Гц, 1000 Гц, настраиваемая
Язык интерфейсарусский, английский
Степень защиты корпусаIP65
Габаритные размеры260×157×43 мм
Масса800 г с аккумулятором
  • А1212 MASTER - электронный блок ультразвукового дефектоскопа со встроенным аккумулятором
  • Кабель "АКС" LEMO-LEMO двойной 1,2 м
  • Кабель "АКС" LEMO-LEMO одинарный 1,2 м
  • Преобразователь D1771 4.0A0D12CL
  • Преобразователь S3568 2.5A0D10CL
  • Преобразователь S5182 2.5A65D12CS
  • Преобразователь S5096 5.0A70D6CS
  • Сетевой адаптер с кабелем 220 B - 15 B
  • Кабель USB A - Micro B
  • Носитель с документацией и ПО
  • Калибровочный образец V2/25
  • Планшет D12
  • Чехол D12
  • Гель "АКС-гель" -35°C...+100°C, 0,1 кг
  • Сумка E14
