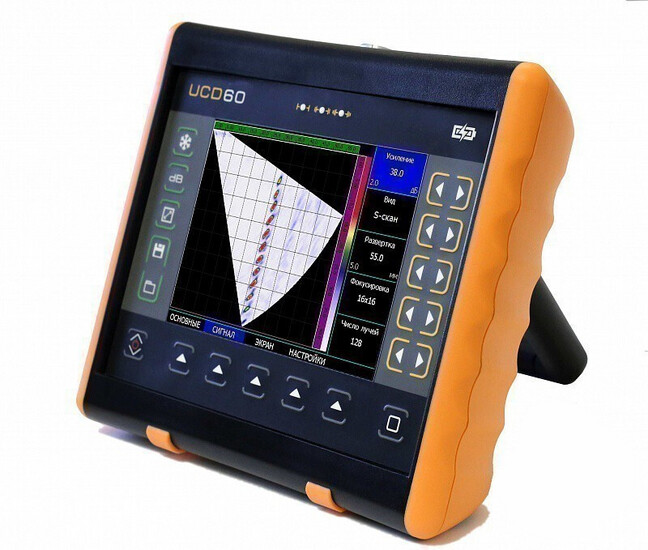

УСД-60ФР заключен в корпус из ударопрочного пластика, соответствующий IP65. На задней панели прибора расположена ручка, предназначенная для переноски и позиционирования устройства. Ручка перемещается только при зажатых на оси вращения кнопках. Резиновые накладки на нижней панели прибора также предназначены для удобства размещения на поверхности c любой кривизной и покрытием.
Питание дефектоскопа обеспечивает съемная литий-ионная аккумуляторная батарея. Для замены нужно открутить три винта с задней крышки прибора. Батарея заряжается от подключенного к прибору блока питания 220/15В либо от зарядного устройства.
Ультразвуковой дефектоскоп УСД-60ФР с классом защиты IP65, сочетающий классический метод УЗК с поддержкой ФР рассчитывает S-скан, L-скан, B-скан, А-скан. Диапазон рабочих температур от -30 до +55 °C. Время работы без подзарядки до 10 часов.
Метод ультразвуковой фазированной решётки основан на преобразовании и генерировании ультразвуковых волн. Преобразователь фазированной решётки представляет собой множество пьезоэлектрических элементов. Генератор контролирует все элементы для формирования лучей. Выходом генератора является обычный амплитудный сигнал в реальном времени, эквивалентный стандартному A-скану.
Дефектоскопы на фазированных решётках позволяют оператору менять угол луча, фокальное расстояние и размер электронного пятна. Всего один многоэлементный пьезоэлектрический преобразователь с призмой обеспечивает возможность секторного сканирования под разными углами, при этом его даже не обязательно перемещать по поверхности.
Так работает функция мультиплексирования, что очень удобно при обследовании объектов со сложной геометрией. Повышается выявляемость дефектов, точность измерения их размеров и координат. Резко увеличивается производительность УЗК.
В дефектоскопе УСД-60ФР совмещены классические преобразователи ФР с математической обработкой сигналов по методу TFM(Total Focusing Method)/FMC(Full Matrix Capture), а это значит, что нет необходимости создавать фокальные законы, так как фокусировка идет в каждую точку луча, которая синтезируется прибором.
Этим УСД-60ФР удобнее прочих дефектоскопов на ФР, применяющих метод синтезированной апертурной решетки, где необходимо создание фокусируемого акустического поля в заданных областях контроля.
УСД-60ФР работает со всеми типами 16-канальных преобразователей на фазированных решетках и уже содержит в памяти параметры стандартных преобразователей.
Для новых нестандартных преобразователей:
- задержка времени (время прохождения УЗ-волны) в призме калибруется автоматически;
- скорость распространения волны и диапазона контроля настраиваются на стандартных образцах согласно РП.
