"УСД-50 IPS"
Ультразвуковой дефектоскоп

"УСД-50 IPS"

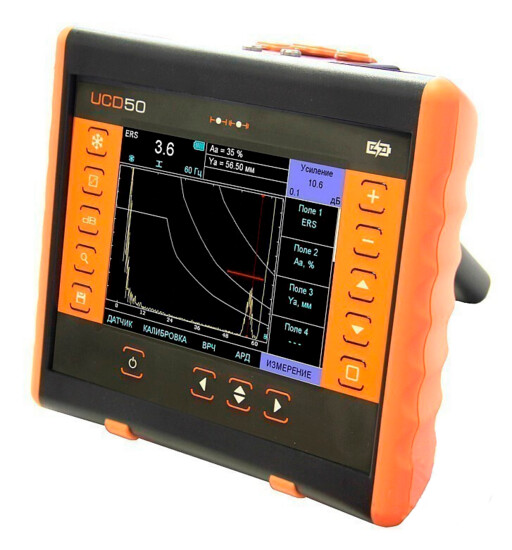

Ультразвуковой дефектоскоп УСД-50 IPS предназначен для поиска дефектов в изделиях из металлов и пластмасс. Максимальная длина контролируемого материала по стали: до 4 500 мм для эхо-режима и 9 000 мм для теневого режима

Купить
1,5 Вес
Доставка по всей
территории РФ
Гарантия качества
продукции
Описание
Особенности
Технические характеристики

Дефектоскоп оснащён автоматической калибровкой преобразователей, функциями ВРЧ, АРК, АРД с привязкой по чувствительности, Б-сканом, TOFD и режимом огибающей. А вход энкодера позволяет подключать различные сканеры для построения B-сканов и TOFD развертки контролируемого участка изделия. Функция смены цвета фона и всех элементов экрана позволяет вести контроль при прямом солнечном свете.

Дефектоскоп зарегистрирован в Государственном реестре средств измерений под №34900-07 и допущен к использованию в Российской Федерации.

  • запись сигналов по датчику оборотов;
  • морозостойкий экран;
  • интерфейс: USB;
  • зоны контроля: две независимых, с индивидуальной логикой определения дефекта;
  • класс защиты корпуса IP65.
Разверткамин.: 0 - 2 мкс макс.: 0 - 1 530 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс
Задержкаот -5 мкс до 2 000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс
Максимальная длина контролируемого материала (сталь)до 4 500 мм (эхо-режим), 9 000 мм (теневой режим)
Диапазон скоростей1 000 - 10 000 м/сс шагом 1, 10 и 100 м/с
Задержка в призме0 - 100 мкс с шагом 0.01, 0.1, 1 мкс
Демпфирование25 ом / 50 ом/ 1000 Ом
Входной импенданс50 ом / 600 ом
Зондирующий импульсрадиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-10), и изменяемой частотой радиоимпульса
Демпфер зондирующего импульсарегулируемый 0- 500 нс с с задержкой демпфирования от 0 до 500 нс
Частота повторений ЗИот 20 до 2 000Гц с шагом 10, 100 и 1 000 Гц
Усилительширокополосный: 0.1-20 МГц (-6 дБ)
Диапазон регулировки усиления100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ
Дополнительная клавиша +dBпрограммируемая
Временная Регулировка Чувствительности (ВРЧ)диапазон до 90 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК)построение по 32 точкам, регулируемая по высоте две дополнительных кривых АРК 0- 12 дБ от базовой
Функция АРДпостроение по 32 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми
Детектированиеположительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, TOFD
Отсечкакомпенсированная, 0 - 90% высоты экрана
Зоны контролядве независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов
Автоматическая Сигнализация Дефектов (АСД)световая для каждой зоны отдельно и звуковая
Измерение временных интерваловот 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через "0"
Измерение амплитудыв процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние (АРК)
ДисплейЦветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете
А-сигнал480 x 300 точек в стандартном режиме; 640х480 в полноэкранном режиме
Память200 настроек с А-сигналом 1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
ИнтерфейсUSB
Разъемы преобразователей2 Lemo00
АккумуляторLi-ion 10.8В, 5 000 mА/ч
Время работыне менее 10 часов работы от встроенного аккумулятора
Внешнее питаниеблок питания 220 В AC
Напряжение питания15В / 2,5А DC
Диапазон рабочих температурот -30 °С до +55 °С
Размер (В x Ш x Д)200 мм x 225 мм x 80 мм
Масса1,5 кг с аккумуляторами
