Переносной комплекс цифровой радиографии

"ТРАНСКАН"

«ТРАНСКАН» предназначен для выявления дефектов кольцевых сварных соединений магистральных трубопроводов диаметром 300–1420 мм методом цифровой радиографии. Может вести контроль через две стенки или с панорамным источником излучения, установленным в центре трубы.

Купить
до 40 Вес
Доставка по всей
территории РФ
Гарантия качества
продукции
Описание
Принцип работы
Особенности
Технические характеристики

Комплекс подходит для проведения контроля в ходе строительства или при ремонте трубопроводов. Лучшие значения времени экспозиции обеспечиваются при использовании комплекса "ТРАНСКАН" с рентгенаппаратами серии Eresco MF-4.

Цифровое изображение поступает на компьютер в режиме реального времени. Сохраняется в файле документированного формата DICONDE и соответствует стандарту ASTM Е2339-11. Это позволяет читать информацию, включая метаданные, с помощью программного обеспечения разных производителей.

"ТРАНСКАН" устанавливается на объект за 3 минуты. Скорость сканирования — до 1,5 м/мин. Непрерывное сканирование или покадровая съемка шва 3600 ведётся без переустановки оборудования.

Аппарат работает в двух режимах:

  1. Непрерывное сканирование — изображение сварного шва в едином файле. Можно вести контроль на высокой скорости;
  2. Покадровая съемка — изображение сварного шва сохраняется в виде набора кадров размером 120 × 150 мм. Можно контролировать толстостенные трубы с высоким качеством изображения.
ДетекторTFT детектор.
Разрешение 5÷7 пар линий на мм.
Размер пикселя – 75÷100 мкм.
Ширина сканирования – 100 мм.
Частота кадров - 30÷300 Гц.
Энергия X-ray – до 300 кэВ.
Схемы контроля- через две стенки;
- с панорамным источником излучения, установленным в центре трубы.

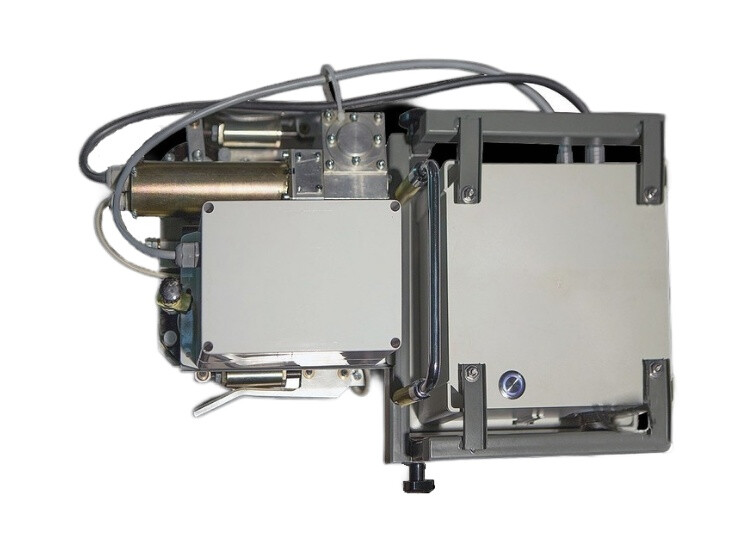

Система перемещенияПортативная каретка детектора –16 кг.
Время установки – 1÷2 мин, оператором, находящимся с одной стороны трубы.
Смещение от центра шва при обходе трубы Ø 1420 мм – не более ± 2 мм.
Скорость перемещения 0.5 ÷ 1.5 м/мин.
Система для перемещения рентгеновского аппарата (каретка и стропа) -2.5 кг.
Вес рентгеновского аппарата – до 40 кг.
Блок управленияУправление сканированием, обработка и архивирование информации с использованием технологии ITSM и программы DiSoft.
Соединение с детектором кабелем 40 м.
Монитор оператора – диагональ 20'', разрешение 1600х900 (16:9) Водостойкая клавиатура, мышь, USB порт. Вес блока 35 кг, удобные ручки для переноски.
Степень зашитыблок управления IP67/IP54 Каретка с детектором – IP54.
Рабочие температурыот -200℃ (кратковременно от -300℃) до + 400℃
Питание220В, 50Гц, 800Вт
ПринадлежностиПроволочные, канавочные эталоны чувствительности, комплект инструментов, запасные ленты для крепления каретки.
Укрытие – купол, сумка для переноски каретки, кабеля, принадлежностей.
Дополнительные возможностиБеспроводная передача данных (до 500 м) на удаленный компьютер в реальном времени.
Диаметр трубы89 -1420 мм
Тип и анодное напряжение источника излученияРентгеновский аппарат постоянного потенциала — до 360 кВ
Рабочее поле детектора146х146 мм
Разрешающая способность детектора (размер пикселя)130 мкм (127 мкм)
Чувствительность по ГОСТ 7512Стандартный контроль - Класс 1
Ускоренный контроль - Класс 2
