«Цифракон» представляет собой программно-аппаратный комплекс для обнаружения дефектов в структуре материала методом цифровой радиографии. Просвечивание осуществляется на цифровой плоскопанельный детектор. Программная часть комплекса представлена инструментами для достоверной расшифровки снимков в реальном времени.

Купить
от 2,2 Вес
Доставка по всей
территории РФ
Гарантия качества
продукции
Описание
Принцип работы
Особенности
Технические характеристики
Комплектация

«Цифракон» представляет собой программно-аппаратный комплекс для обнаружения дефектов в структуре материала методом цифровой радиографии. Просвечивание осуществляется на цифровой плоскопанельный детектор. Программная часть комплекса представлена инструментами для достоверной расшифровки снимков в реальном времени.

«Цифракон» подходит для контроля кольцевых соединений труб и водоводов Ø 20-2200 мм с радиационной толщиной до 100 мм по стали.

«Цифракон» внесён в государственный реестр средств измерений и поставляется с первичной поверкой.

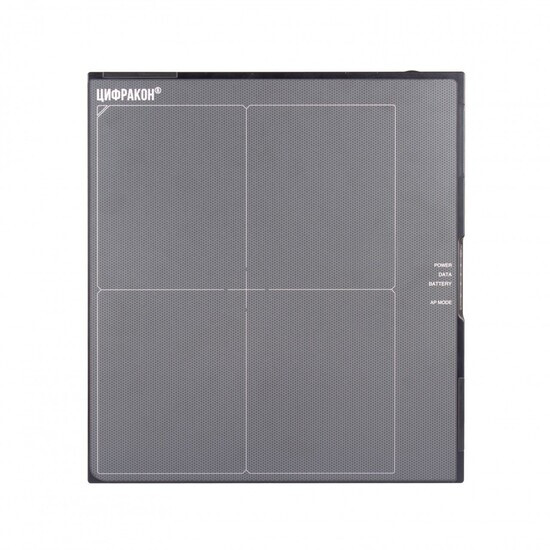

Плоскопанельный детектор состоит из ударопрочного корпуса, слоя сцинтиллятора и светочувствительной матрицы.


После прохождения через объект контроля, поток рентгеновского излучения попадает на преобразователь, сцинтиллятор, преобразующий излучение в видимый свет. В качестве сцинтилляторов используют оксисульфид гадолиния (Gd2OS2) или йодистого цезия (CsI). Под действием ионизирующего излучения в этом слое возникают центры люминесценции, свет от которых регистрируется светочувствительной TFT-матрицей или CMOS-матрицей.
После чего в светодиодной матрице происходит формирование изображения за счёт перехода энергий излучения в градации серого (до 60000 градаций). Последний этап – оцифровка снимка и передача его в программную оболочку.


Устройства управляются программным обеспечением «Дисофт», которое обладает обширным измерительным функционалом: измерение интенсивности в любой точке изображения, вычисление линейных размеров дефектов и расстояния между ними, определение их площади и измерение толщины металла. Благодаря специальным алгоритмам можно обнаруживать слабоконтрастные и небольшие дефекты. В среднем расшифровка результатов занимает одну минуту.

  • Автозапуск детектора после выхода РА на заданный режим просвечивания;
  • Диапазон рабочих температур -40°C…+50°C;
  • Цифровая наборка т.е. хранение даты и времени, информации об объекте контроля и параметрах съёмки, привязка снимка к географическим координатам;

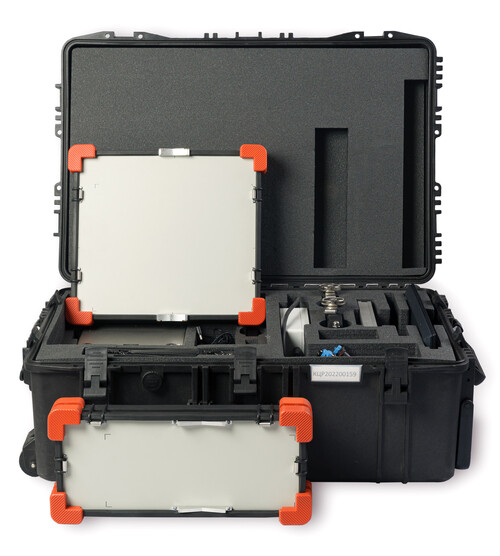

  • Комплект оборудования помещается в ударопрочный транспортировочный кейс;
  • Конструктор фильтров позволяет удобно сохранять пользовательские настройки для просмотра радиограмм на основе уже встроенных алгоритмов;
  • Планшет оператора защищён от попадания пыли и влаги по классу IP67;
  • Работает с импульсными РА, полупериодными и постоянного излучения;
  • Снимки сохраняются в специальном формате DICONDE с защитой от перезаписи и без потери качества, после чего их можно экспортировать из dcm в другие популярные форматы: tiff, jpeg, bmp;
  • Создание отчётов/протоколов по шаблону пользователя;
  • Мобильное приложение под Android;
  • В 1,8 раз дешевле, чем у большинства конкурентов с теми же характеристиками и комплектацией.
Цифракон123017232532364335431025А
Тип детектора                                                   TFT              fTFT
Тип сцинтиллятора                                                          Gadox/CsIGadox
Размер пикселя, мкм124751241409999
Количество пикселей1018 x 25562304 x 30722048 x 25602560 x 30723548 х 4316988 x 2524
Размер активной области, мм126,232 x 317,43172,8 x 230,4253,95 x 317,44358,4 x 430,08351,25 х 427,2897,515 x 249, 58
«Мертвая» зона, мм6.0, 8.56.0, 8.58.5, 8.58.0, 102.8, 2.810,0
Габаритные размеры детектора, мм160 x 400 x 25208.2 x 256.5 x 27.5322 x 355 x 17400 x 470 x 17384 х 460 х 15453 x 182 x 20
(+ 250 x 188 x 20)
Радиус изгиба, мм                                                          Не применимо от 150
Вес детектора, кг2,82,43,45,44,152,5
Диапазон энергий рентгеновского излучения, кВ                                                                                            40 - 450
Климатика                                                                                     IP67, - 40С..+40С
  • Плоскопанельный детектор;
  • Противоударный чехол детектора с закреплёнными на нем стропами для крепления на трубу;
  • Съемная ручка;
  • Зарядное устройство для батарей питания;
  • Батареи питания детектора - 4 шт.
  • Блок беспроводной связи;
  • Блок сетевого питания 220 В;
  • Нагреватель с кабелем питания 220 В;
  • Кабельная сборка питания нагревателя;
  • Кабель питания детектора с разъемом питания;
  • Кабель передачи данных и питания детектора длиной 7 м;
  • Кабель питания 220V;
  • AC/DC адаптер питания, 24V, 2.7A - 2 шт.;
  • Руководство по эксплуатации Комплекса;
  • Свидетельство о поверке;
  • Магнитные держатели для вертикального крепления детектора - 4 шт.;
  • Планшет с предустановленным ПО Дисофт;
  • Зарядное устройство для планшета (блок питания с кабелем питания);
  • Кожаный чехол-переноска и ремень для планшета;
  • Ноутбук с предустановленным ПО Дисофт;
  • Зарядное устройство для ноутбука (блок питания с кабелем питания);
  • Эталон чувствительности двухпроволочный Duplex IQI для проверки базового пространственного разрешения;
  • Паспорт Комплекса;
  • Методика поверки (КОПИЯ);
  • Транспортировочный кейс на колесах,
